高负荷系列
• 产品特性
PMI 针对FSVH型式进行(钢珠与螺纹的接触角、钢珠直径、回流方式)的改善,提高与旧型式(FSVC)差异2倍以上之额定动负荷。
• 高寿命
PMI 采用之循环构造可使螺帽内之负荷分布均匀,提高滚珠丝杆之使用寿命。

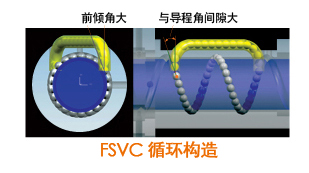

旧型式(FSVC)之循环方式为回流管垂直插入滚珠沟槽形成一前倾角,滚珠在进入回流管时会与回流管撞击而弹入回流管,FSVH系列之循环构造由切线方向进入回流管,与导程角方向一致可顺畅进入回流管,可提高循环构造之使用寿命。
• 高DN值
PMI 采用将钢珠与回流轨道作切线式循环构造,可使用在DN值较高之高转速需求上。
• 低噪音
因为采用切线式循环构造,故能消除钢珠在回流时撞击回流管所产生之噪音。
• 多样化的规格组合
PMI 可承制轴Ø40~Ø120mm,导程10~60mm之标准规格。 (若有特殊规格需求,请与业务人员接洽)
• 高负荷丝杆建议安装方式
为了使丝杆轴、螺帽承受轴向均一负荷,在使用上建议采用如图1.所示的安装方式,可以避免丝杆轴、螺帽及钢珠过度的磨耗及运转时受力不均造成振动,有效提升滚珠丝杆的使用寿命。
图1. 高负荷丝杆建议安装方式
圖2. 負載分布圖
• 精度等级与轴向间隙
若有其它精度等级或轴向间隙小于零,请洽PMI 业务人员。
• 用途
射出成型机 / 冲、锻压机 / 压模铸造机床 / 半导体制造设备 / 产业用机械
